Opis

Profesjonalny laser klasy premium do spadków, osi, elewacji i robót infrastrukturalnych

NEDO PRIMUS 3 HVA2N to zaawansowany, w pełni automatyczny laser rotacyjny przeznaczony do pracy zarówno w poziomie, jak i w pionie. Łączy bardzo wysoką dokładność z cyfrowym ustawianiem spadków w dwóch osiach oraz szeregiem funkcji automatycznych, które znacząco przyspieszają pracę na dużych budowach.

Urządzenie umożliwia ustawianie spadków w osiach X i Y do ±15%, z bezpośrednim wpisywaniem wartości procentowej z dokładnością do trzech miejsc po przecinku.

Największą przewagą PRIMUS 3 HVA2N są jednak zaawansowane funkcje automatycznego ustawiania i kontroli płaszczyzny:

• AutoAlign,
• PlaneLock X/Y,
• AutoTarget,
• FindX,
• TemperatureControl,
• SegmentControl.

Dzięki nim operator może nie tylko ustawić konkretny spadek, ale również automatycznie dopasować laser do istniejącego terenu, wyznaczyć oś, zablokować płaszczyznę na odbiorniku i utrzymywać jej prawidłowe położenie podczas wielogodzinnej pracy.

Dokładność niwelacji wynosi ±0,5 mm / 10 m, a zasięg pracy z modułem COMMANDER 3 sięga około 700 m średnicy.

AutoAlign – laser sam dopasowuje się do wskazanego punktu

Jedną z najważniejszych funkcji modelu PRIMUS 3 HVA2N jest AutoAlign.

W klasycznym laserze spadkowym operator musi znać wartość nachylenia i ręcznie wprowadzić ją do urządzenia.

PRIMUS 3 HVA2N potrafi zrobić znacznie więcej.

W pracy poziomej

AutoAlign umożliwia automatyczne zmierzenie istniejącego spadku terenu i zapisanie go w urządzeniu.

Operator ustawia COMMANDER 3 w wybranym punkcie, a laser automatycznie dopasowuje swoją płaszczyznę do położenia odbiornika.

PlaneLock X/Y – aktywna kontrola płaszczyzny

To jedna z najbardziej zaawansowanych funkcji PRIMUS 3.

W tradycyjnym laserze po ustawieniu spadku jego pozycja kontrolowana jest przede wszystkim przez wewnętrzne czujniki urządzenia.

W trybie PlaneLock punktem odniesienia staje się COMMANDER 3 ustawiony w terenie.

Laser stale kontroluje położenie swojej wiązki względem odbiornika.

Jeżeli wskutek:

• zmiany temperatury,
• drgań,
• osiadania statywu,
• działania słońca,
• niewielkiego przesunięcia instrumentu

płaszczyzna zacznie odchodzić od zadanego punktu, system może ją skorygować.

AutoTarget – automatyczne ustawianie osi Y

Funkcja AutoTarget służy do automatycznego ustawiania osi.

System wykorzystuje COMMANDER 3 jako punkt odniesienia i automatycznie dopasowuje kierunek osi Y.

Pozwala to znacznie szybciej przygotować instrument do pracy przy:

• drogach,
• fundamentach,
• wykopach,
• dużych płaszczyznach,
• robotach infrastrukturalnych.

Operator nie musi mozolnie ustawiać osi urządzenia ręcznie.

FindX – szybkie i precyzyjne ustawienie osi X

Funkcja FindX ułatwia dokładne ustawienie osi X lasera względem planowanego kierunku pracy.

Jest szczególnie przydatna przy wykonywaniu dwukierunkowych spadków, ponieważ prawidłowe ustawienie osi X i Y ma wtedy bezpośredni wpływ na geometrię wykonywanej powierzchni.

FindX znacząco upraszcza to zadanie i ogranicza możliwość błędnego ustawienia instrumentu.

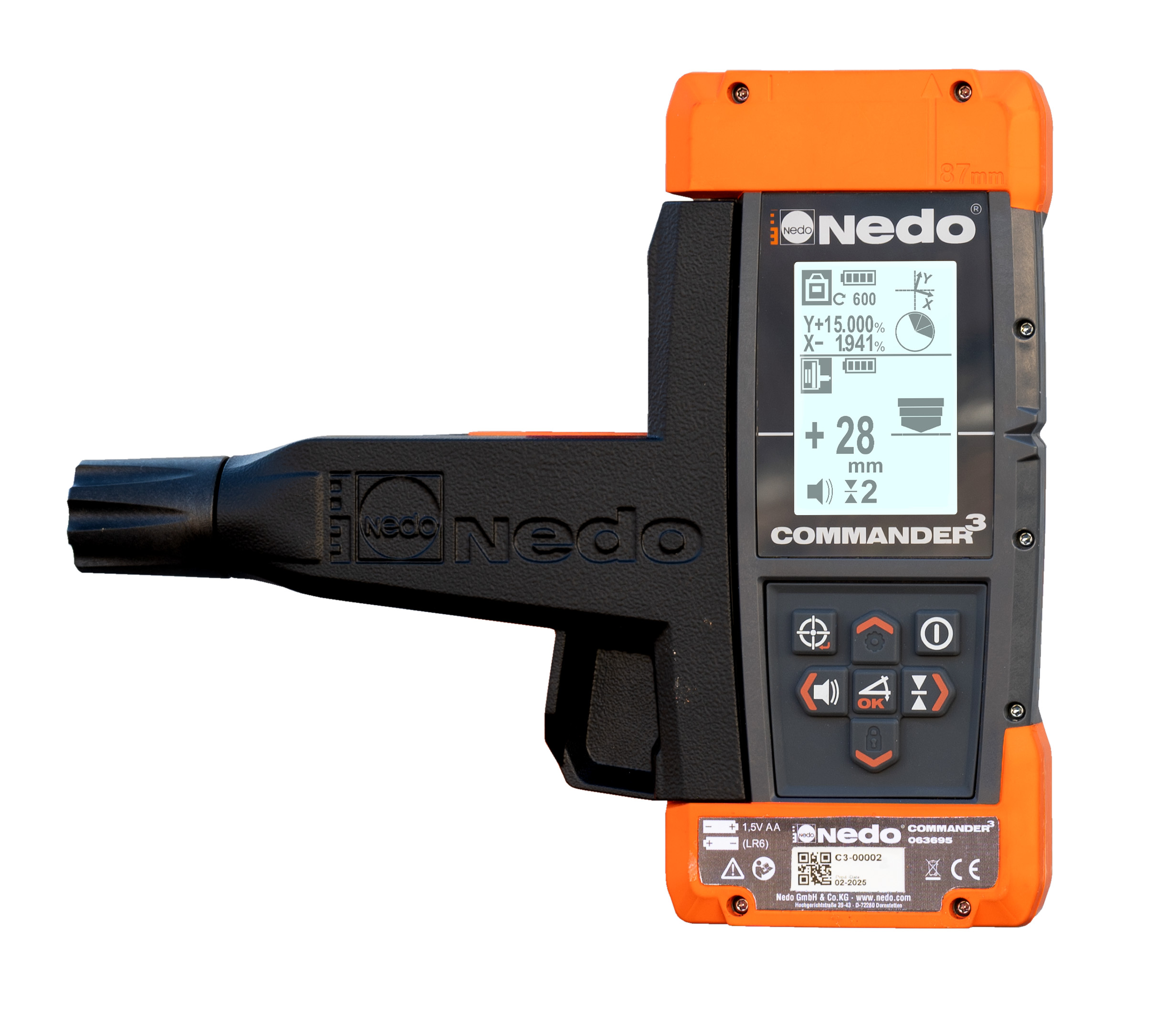

COMMANDER 3 – odbiornik, pilot i centrum sterowania

PRIMUS 3 HVA2N współpracuje z profesjonalnym modułem NEDO COMMANDER 3.

Nie jest to zwykły detektor.

COMMANDER 3 pełni jednocześnie funkcję:

• cyfrowego odbiornika laserowego,
• pilota radiowego,
• modułu AutoAlign,
• punktu odniesienia dla PlaneLock,
• centrum sterowania funkcjami PRIMUS 3.

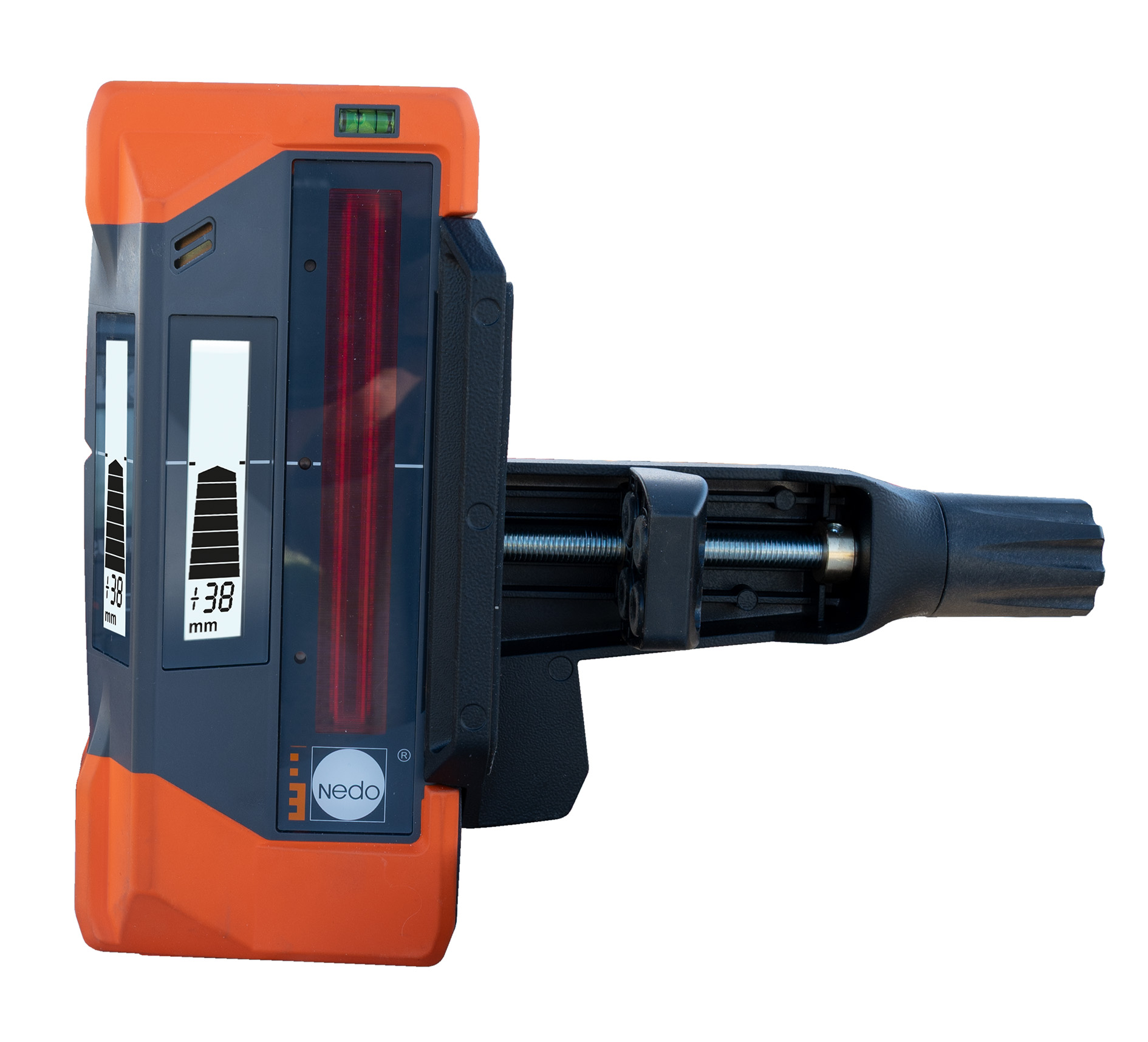

Posiada bardzo duże pole odbioru o długości 120 mm.

Operator może wybrać dokładność:

• ±0,5 mm,
• ±1 mm,
• ±2 mm,
• ±4 mm,
• ±8 mm.

Zasięg pracy z laserem wynosi około 700 m średnicy, a zdalnego sterowania do 150 m.

Dzięki temu większość funkcji można obsługiwać z miejsca pomiaru, bez ciągłego podchodzenia do lasera.

Wysoka dokładność – ±0,5 mm / 10 m

NEDO PRIMUS 3 HVA2N osiąga dokładność niwelacji:

±0,5 mm / 10 m

W połączeniu z motorowym samopoziomowaniem w zakresie około ±8,5° pozwala na wykonywanie bardzo precyzyjnych prac również na dużych obszarach.

Automatyczna kontrola poziomu zabezpiecza dodatkowo przed poważnymi błędami.

Jeżeli urządzenie otrzyma silne uderzenie lub zostanie znacząco przesunięte, laser zatrzyma pracę, aby operator nie kontynuował pomiarów na błędnej wysokości.

IP67 – sprzęt do najcięższych warunków

PRIMUS 3 HVA2N posiada klasę ochrony:

IP67

Oznacza to bardzo wysoką odporność na:

• pył,
• wodę,
• deszcz,
• błoto,
• intensywną eksploatację na budowie.

Taką samą klasę ochrony posiada COMMANDER 3.

PRIMUS 3 został zaprojektowany jako profesjonalny instrument do codziennej pracy terenowej.

DANE TECHNICZNE – NEDO PRIMUS 3 HVA2N

DANE TECHNICZNE – COMMANDER 3

Czym PRIMUS 3 HVA2N różni się od zwykłego niwelatora?

W typowym niwelatorze rotacyjnym operator otrzymuje przede wszystkim poziomą płaszczyznę odniesienia.

PRIMUS 3 HVA2N jest czymś znacznie więcej.

Potrafi:

wyznaczyć poziom → wykonać pion → ustawić spadek X/Y → zmierzyć istniejący spadek → automatycznie dopasować się do odbiornika → ustawić osie → zablokować płaszczyznę na punkcie odniesienia i pilnować jej podczas pracy.

Dlatego jest to sprzęt przeznaczony dla firm, dla których niwelator jest jednym z podstawowych narzędzi pracy, a czas poświęcony na ustawienie i kontrolowanie instrumentu ma realny wpływ na wydajność ekipy.

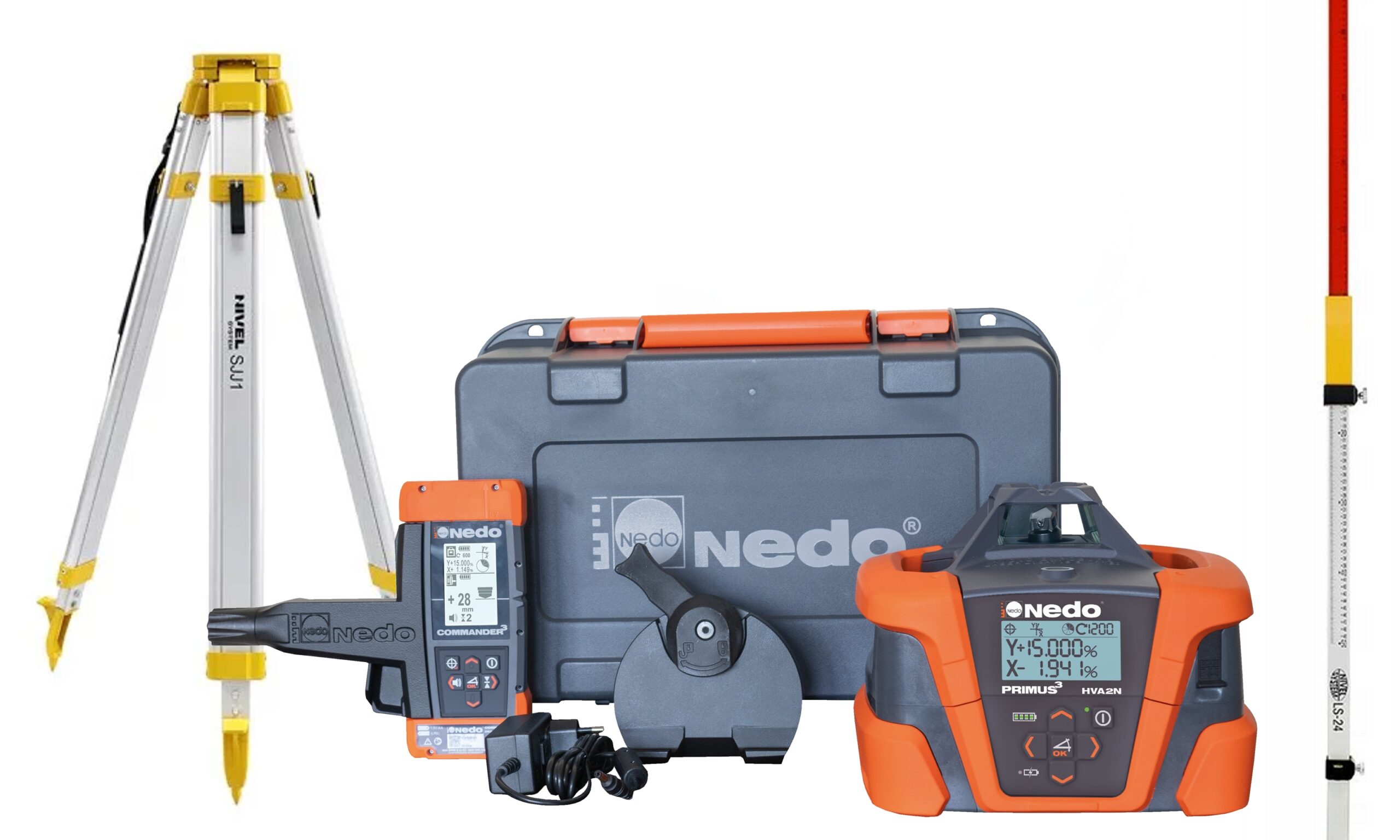

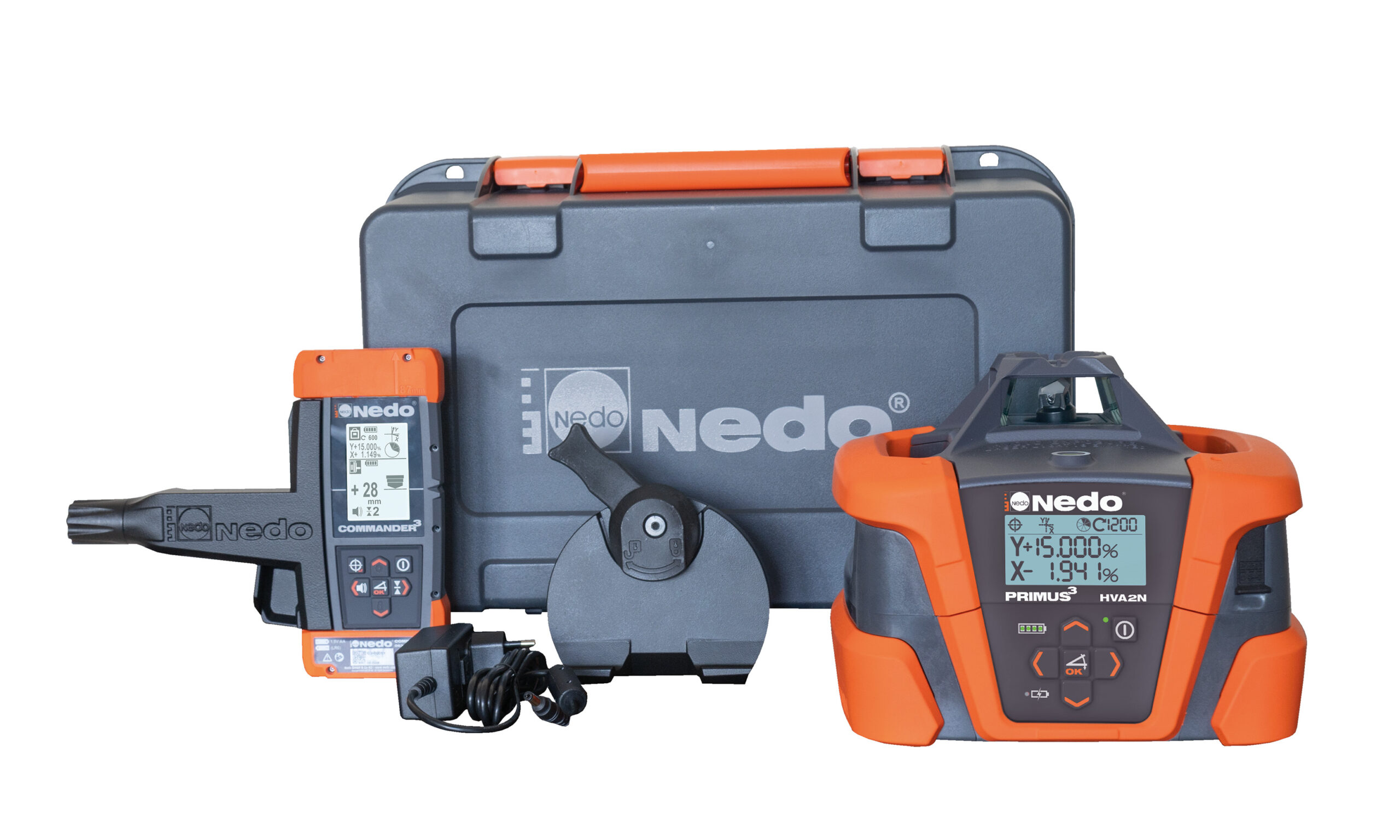

ZAKRES DOSTAWY – PRIMUS 3 HVA2N

W komplecie otrzymujesz:

• laser rotacyjny NEDO PRIMUS 3 HVA2N,
• moduł wielofunkcyjny COMMANDER 3 z odczytem milimetrowym,
• aluminiowy uchwyt Heavy-Duty,
• Statyw aluminiowy,
• Łata 2,4m,
• akumulator,
• ładowarkę,
• system szybkiego mocowania Quick-Fix 2,
• solidną walizkę transportową.
